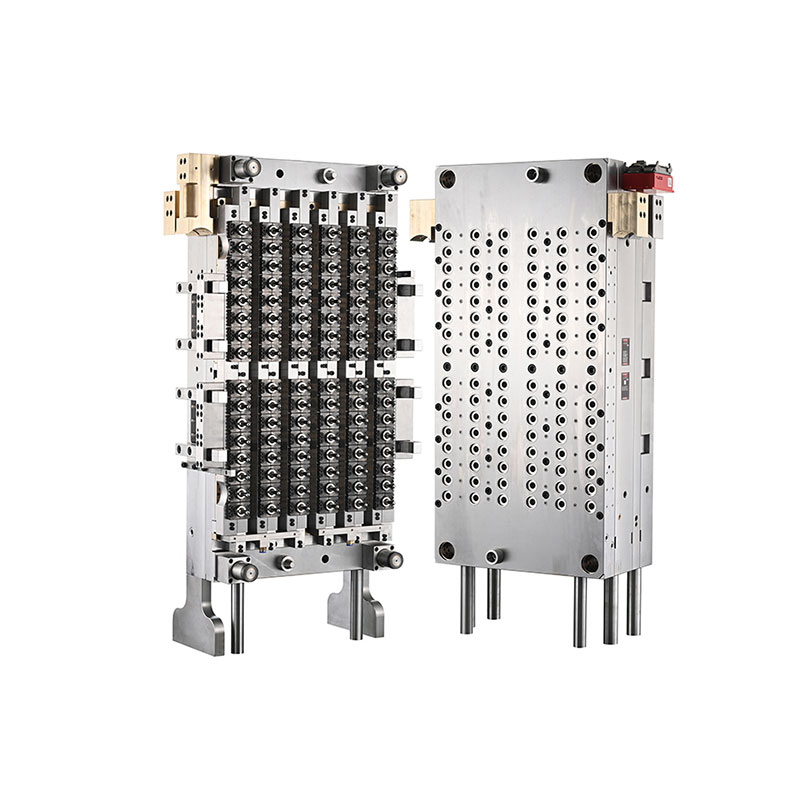

DaelongHiinas asuv survevaluvormide tootja, kellel on üle 30-aastane tööstuskogemus, pakub täpseid tööriistalahendusi suuremahuliseks plastpakendite tootmiseks. The96-õõnsus 29 25 kaela lemmiklooma eelvormi vorm koos nõelklapi väravagaon mõeldud nõudlikuks PET-toorikute tootmiseks, ühendades suure õõnsusega paigutuse, juhitava kuumakanalisüsteemi ja ühilduvuse automatiseeritud tootmisseadmetega, et toetada ühtlast toodangut jookide, toiduainete ja igapäevaste keemiapakendite jaoks.
Kõrge jõudlusega PET-toorikute vorm mõjutab otseselt tootmise efektiivsust, mõõtmete konsistentsi, materjali kasutamist ja pudeli kvaliteeti. 96-õõnsusega konfiguratsioon võimaldab tootjatel toota igas sissepritsetsüklis mitut toorikut, samas kui nõelventiili värava kuumatorusüsteem aitab kontrollida sulandi kohaletoimetamist üksikute väravate juures. Tootjate jaoks, kes kasutavad ühilduvaid Nestali survevalumasinaid ja viiejaamalist robotautomaatikat, võib õige vormikujundus toetada stabiilset ja korratavat tootmist. See artikkel selgitab vormi tööpõhimõtteid, peamisi materjalivalikuid, tehnilisi eeliseid, valikukriteeriume, hooldusnõudeid ja praktilisi kaalutlusi suure õõnsusega PET-toorikute vormiinvesteeringute hindamisel.
PET-toorikud on survevalu komponendid, mida seejärel uuesti kuumutatakse ja venitus-puhumisvormitakse pudelitesse või muudesse anumatesse. Nende mõõtmed, materjali jaotus, kaela geomeetria ja pinna seisund mõjutavad valmispakendi toimivust.
96 õõnsusega vorm sisaldab 96 üksikut õõnsuse asendit, mis võimaldab õigesti konfigureeritud survevalusüsteemil moodustada kuni 96 toorikut ühe täieliku vormimistsükli jooksul. See paigutus sobib eriti hästi tootjatele, kes otsivad suurt tootmisvõimsust ilma arvukatele eraldi vormimismasinatele tuginemata.
29/25 kaela spetsifikatsioon määratleb kavandatud kaelaviimistluse kujunduse. Ostjad peaksid enne tellimist kinnitama täpse keermeprofiili, tihendi mõõtmed, sulguri ühilduvuse ja asjakohase kaela viimistluse joonise. Need üksikasjad määravad kindlaks, kas valmis toorik sobib kavandatud korgi ja pudeli puhumisprotsessiga.
Daelongi tooteinfo kohaselt on see vorm mõeldud Nestali survevalumasinatele, mis on varustatud viiekohalise robotsüsteemiga. Tegelik ühilduvus tuleks kinnitada ostja masina mudeli, plaadi mõõtmete, sissepritsevõimsuse ja automaatika konfiguratsiooniga.
Kõrge õõnsusega survevalu puhul on sula PET-i ühtlane jaotamine kõigis õõnsustes suur tehniline väljakutse. Sulamistemperatuuri, rõhu, voolutakistuse või värava jõudluse kõikumised võivad põhjustada erinevusi tooriku kaalus, välimuses ja mõõtmete täpsuses.
Nõelventiili värava kuumakanalisüsteem kasutab liikuvat klapitihvti, et juhtida värava avamist ja sulgemist. Süsteem on konstrueeritud nii, et see haldab sulatite sisenemist igasse õõnsusse ning aitab luua puhtamaid väravaalasid ja ühtlasemat täitmist, kui see on õigesti kavandatud, hooldatud ja sünkroonitud sissepritseprotsessiga.
Daelong määrab selle mudeli jaoks PC-VG-seeria klapivärava kuumakanalisüsteemi. Lõpptulemused sõltuvad kuumakanali üldisest konstruktsioonist, klapitihvti seisukorrast, temperatuuri reguleerimisest, sissepritseseadetest, jahutusvõimest ja PET-vaigu ettevalmistamisest. Ostjad peaksid taotlema hallituskatset ja proovi hindamist, et kontrollida toimivust nende tegelikes töötingimustes.
Materjali valik on suure õõnsusega PET-toorikute vormi jaoks hädavajalik, kuna üksikud komponendid kogevad erinevaid kuumuse, rõhu, hõõrdumise ja korduva mehaanilise liikumise kombinatsioone. Sobivad tööriistaterased ja kuumakanali materjalid aitavad toetada mõõtmete stabiilsust, kulumiskindlust ja usaldusväärset pikaajalist tööd.
Järgmine tabel võtab kokku Daelongi selle vormi jaoks avaldatud materjalid ja tehniline teave.
| Komponent | Määratud materjal | Avaldatud Hardness | Tehniline eesmärk |
|---|---|---|---|
| Õõnsus ja südamik | Saksamaa 2316 teras | HRC 42–45; täppiskarastus kuni HRC 50–54 | Moodustab tooriku geomeetria ja toetab kulumiskindlust |
| Kaela rõngas | Saksamaa 2316 teras | HRC 45–50 | Moodustab kaela viimistluse ja sulgemisliidese |
| Klapi tihvt | Jaapani SKD51 teras | HRC 58–60 | Juhib värava avamist ja sulgemist |
| Kuuma jooksja otsik | USA berülliumi vask | HRC 37 | Toetab soojusülekannet düüsisõlmes |
| Kollektori plaat | H13 teras | HRC 35–38 | Toetab kuumajooksu kollektori struktuuri |
| Alusplaat | P20 tööriistateras | HRC 27–32 | Pakub vormikoostu struktuurset tuge |
Märkus. Ülaltoodud kõvaduse väärtused järgivad tootelehel avaldatud spetsifikatsioone. Ostjad peaksid kinnitama kinnitatud tehnilises dokumentatsioonis lõplikud materjalisertifikaadid, kuumtöötlemise seisukorra, komponentide spetsifikatsioonid ja ülevaatusdokumendid.
Daelong teatab ka töötlemise tolerantsid 0,003–0,005 mm, komponentide vahetatavus kuni 90% ja tooriku seina paksuse kontsentrilisus ±0,0075 mm L = 100 mm juures. Need on olulised tehnilised hindamispunktid; nende mõõtmismeetodid, kontrollimise kohad ja vastuvõtukriteeriumid tuleks kokku leppida enne tootmise vastuvõtmist.
96-õõnsusega konfiguratsiooni peamine eelis on selle võime moodustada igas tsüklis palju toorikuid. Kui see on ühendatud sobiva suurusega süstimismasina, tasakaalustatud täitmise, tõhusa jahutuse ja automatiseeritud käsitsemisega, võib see paigutus aidata tootjatel suurendada toodangut, kasutades samal ajal paremini ära tootmispinda.
Tunnis toodetud vastuvõetavate toorikute tegelik arv sõltub aga tsükliajast, masina saadavusest, protsessi stabiilsusest, planeeritud hooldusest ja tagasilükatud osade protsendist. Seetõttu tuleks tootmise planeerimisel kasutada kontrollitud katseandmeid, mitte ainult õõnsuste arvu.
Toorikute järjepidev kaal, kaela mõõtmed ja seina paksus on allavoolu venitus-puhumisvormimisel olulised. Erinevused õõnsuste vahel võivad põhjustada materjali ebaühtlast jaotumist, ebaühtlast pudeli tugevust või suurenenud tagasilükkamise määra.
Hästi läbimõeldud kuumajooks, täpselt valmistatud vormikomponendid ja tasakaalustatud jahutus võivad aidata neid erinevusi vähendada. Rutiinne proovide võtmine ja õõnsuse tuvastamine on kasulikud probleemide tuvastamiseks enne, kui need mõjutavad suurt tootmispartii.
Daelong identifitseerib vahetatava õõnsusega struktuuri kui valuvormi tehnilisi eeliseid. Vahetatavad komponendid võivad sihipärast hooldust lihtsustada, kuna kulunud või kahjustatud osa saab hooldada ilma kogu vormikoostu välja vahetamata.
Ostjad peaksid kinnitama tegeliku vahetatavuse ulatuse, varuosade saadavuse, asendusprotseduurid ja mõõtmete kontrollimise nõuded. Need üksikasjad aitavad hooldusmeeskondadel hinnata seisakuid ja valmistada ette sobivad varuvarud.
Toorikute kiire valmistamine sõltub enamast kui sissepritse jõudlusest. Roboti käsitsemise, jahutamise, transportimise, kontrollimise ja allavoolu puhumisseadmed peavad töötama koos. Ühilduvus kavandatud automatiseerimissüsteemiga aitab vähendada käsitsi teisaldamist ja toetab prognoositavamat tootmise töövoogu.
29/25 kaelusega viimistlus ja 96 õõnsusega paigutus muudavad seda tüüpi vormid oluliseks pakendamistoimingute jaoks, mis nõuavad märkimisväärses koguses PET-toorikud. Valmis pudeli sobivus sõltub kaela konstruktsioonist, tooriku kaalust, vaigu klassist, pudeli geomeetriast ja kavandatud täitmistingimustest.
Mitte iga 29/25 kaelusega viimistlust ei saa vahetada iga pudelikorgi või täiteliiniga. Tootjad peaksid enne vormikujunduse kasutuselevõttu kontrollima sulgemisjooniseid, võltsimisnähtavaid omadusi, pitseerimisnõudeid ja kohaldatavaid pakendistandardeid.
Suure õõnsusega vormi valimine nõuab pigem kogu tootmissüsteemi ülevaatamist, mitte ainult õõnsuste arvu või ostuhindade võrdlemist. Tehniliselt sobiv vorm peaks sobima masina, vaigu, pudeli disaini, tootmise eesmärgi ja tehases saadaolevate hooldusressurssidega.
Täiendavate tooteteabe saamiseks vaadake üle Daelongi 96-õõnsusega 29/25 kaelaga nõelklapiga PET-toorikute vorm ja selle laiem valik PET-toorikute vormilahendusi.
Isegi täpselt konstrueeritud vorm vajab pideva jõudluse säilitamiseks regulaarset hooldust. 96 õõnsusega süsteemis võib mitut õõnsust mõjutav väike probleem tekitada märkimisväärne arv defektseid osi, kui see jääb avastamata.
Ennetav hooldus võib vähendada ootamatuid seisakuid ja muuta komponentide vahetamise prognoositavamaks. Sobiv hooldusintervall peaks põhinema tootmistingimustel, vaigu kvaliteedil, töötundidel, kontrollitulemustel ja tootja soovitustel.
96-õõnsusega PET-toorikute vorm sisaldab 96 vormiõõnsust ja võib toota kuni 96 toorikut kogu sissepritsetsükli jooksul, kui kõik õõnsused töötavad õigesti. Tegelik tootmisvõimsus sõltub tsükli ajast, masina jõudlusest ja toote vastuvõtmise määrast.
Märgistus 29/25 tähistab kavandatud kaelaviimistluse konfiguratsiooni. Täpsed mõõtmed ja sulgemisliides tuleks kinnitada kinnitatud tehniliste joonistega, et tagada sobivus valitud korgi ja pudeli kujundusega.
Nõelventiili väravasüsteem kontrollib sulatite sisenemist liikuvate klapitihvtide kaudu. Sobivate disaini- ja protsessiseadetega saab see parandada värava konsistentsi, toetada kontrollitud täitmist ja vähendada teatud väravaga seotud defekte suuremahulise survevalu korral.
Daelong täpsustab ühilduvust Nestali survevalumasinatega, mis on varustatud viie jaama robotsüsteemiga. Enne tellimist tuleb kinnitada täpsed masina mudeli ja liidese nõuded, sealhulgas kinnitusjõud, sissepritsevõimsus, plaadi mõõtmed ja automatiseerimise üksikasjad.
Avaldatud spetsifikatsioonid hõlmavad Saksamaa 2316 terast õõnsuse, südamiku ja kaelarõnga jaoks; Jaapani SKD51 teras klapitihvti jaoks; berüllium vask kuumajooksu otsiku jaoks; H13 teras kollektori plaadi jaoks; ja P20 tööriistaterast alusplaadi jaoks. Lõplikud materjali- ja kõvadusnõuded tuleks kinnitada ostu spetsifikatsioonis.
Tootjad peaksid säilitama tasakaalustatud kuumakanali temperatuurid, sobivad sissepritseparameetrid, tõhusa jahutuse ja puhtad vormipinnad. Regulaarne õõnsuste kaupa proovide võtmine ja ennetav hooldus aitavad tuvastada kõrvalekaldeid enne, kui need põhjustavad laialdasi tagasilükkamisi.
Esitage kaela viimistlusjoonis, tooriku kaal ja mõõtmed, kavandatud pudeli pealekandmine, süstimismasina mudel, tootmise sihtmärk, vaigu spetsifikatsioonid, automatiseerimisnõuded ja eelistatud tarnegraafik. Need üksikasjad aitavad tootjal hinnata ühilduvust ja koostada täpsema ettepaneku.
96-õõnsusega PET-toorikute vorm koos nõelklappide süsteemiga võib olla väärtuslik investeering pakenditootjatele, kes soovivad suurt tootmisvõimsust, korratavat tooriku kvaliteeti ja ühilduvust automatiseeritud survevalutoimingutega. Selle pikaajaline väärtus sõltub täppisehitusest, sobivatest materjalidest, tasakaalustatud täitmisest ja jahutusest, masinate usaldusväärsest integreerimisest ja distsiplineeritud hooldusest.
Daelong ühendab oma kogemused survevaluvormide valmistamisel tootekujundusega, mis on mõeldud suuremahuliseks PET-toorikute tootmiseks. Enne ostuotsuse tegemist peaksid tootjad hindama tehnilisi jooniseid, kinnitama masinate ühilduvust ning kehtestama selged aktsepteerimiskriteeriumid vormikatsete ja lõpliku tarnimise jaoks.
